디지털변전소 운영 시스템

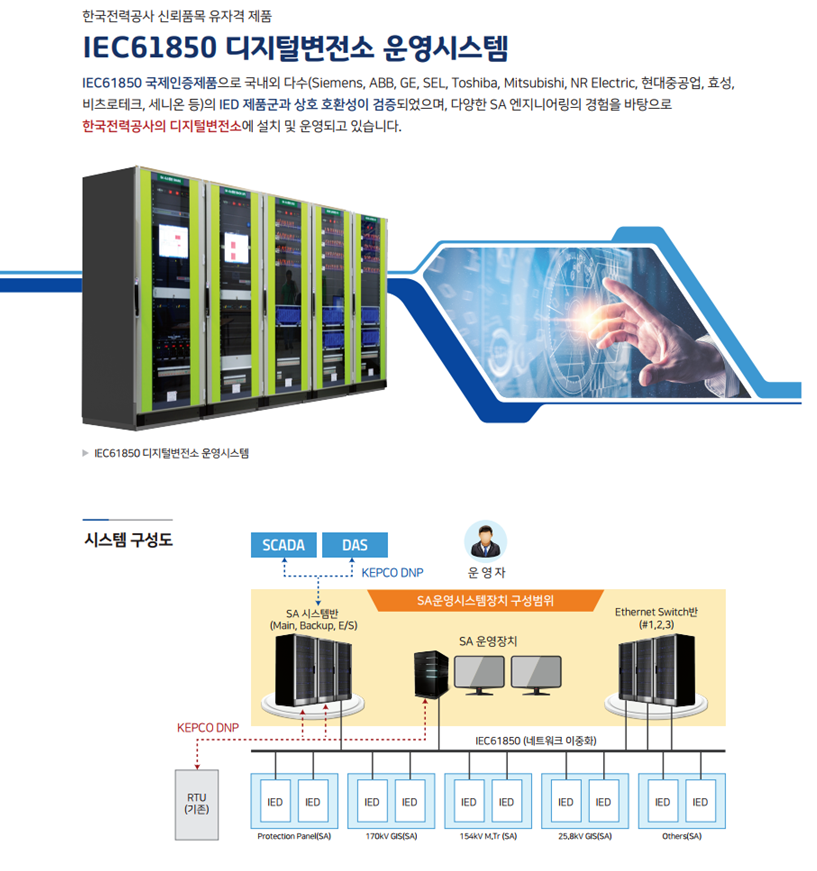

IEC 61850 디지털변전소 운영시스템은 IEC 61850 국제인증(KEMA, UCA) 및 한국전력공사 제품 인증을 완료한 시스템으로 국내외 다수(Siemens, ABB, GE, SEL, Toshiba, Mitsubishi, NR Electric, 현대중공업, 효성, 비츠로테크, 세니온 등)의 IED 제품군과 상호 호환성이 검증되었으며, 다양한 SA 엔지니어링의 경험을 바탕으로 한국전력공사의 전국 디지털변전소에 설치 및 운영되고 있습니다.

system_1_1500


주요 기능은 디지털변전소 전력설비 제어시스템으로 변전소 내부 IED의 정보취득 및 제어를 시행하고 변전소 외부 SCADA에 전력설비 정보를 제공하며 SCADA의 제어정보를 IED로 하달하는 시스템입니다. 국제표준규격인 IEC 61850을 기반으로 설계, 제작되었으며 당사의 시스템을 적용하므로 완벽한 디지털변전소 종합시스템 솔루션을 구축할 수 있습니다.

system_2


변전소자동화 시스템에서 사용하는 HMI솔루션으로 다양한 통신 프로토콜로 얻어진 여러 정보를 시각화하여 운영자에게 제공합니다. 운영자는 UTAS의 HMI 솔루션으로 원격의 전력설비를 감시, 제어 및 계측할 수 있으며 운영화면은 각 현장의 운영환경에 맞게 생성, 삭제 및 수정할 수 있습니다.

system_3


변전소의 모든 관리 대상 정보와 연계하여 전력설비의 감시, 제어, 계측 및 보호를 위하여 사용하는 통신 솔루션입니다. 다양한 프로토콜을 지원하여 변전소 운영에 필요한 모든 정보를 취득할 수 있으며, 얻어진 정보와 자체 정보를 상위 또는 타 시스템과 연계 및 연동할 수 있고, IEC 61850을 비롯하여 다른 프로토콜을 사용하는 시스템들과 상호운용도 가능합니다.
